アルミ製コの字チャンネルは、室内間仕切り・ショーケースなどの製作でよく使用されている金物です。C型チャンネルや溝形鋼とも呼ばれています。
当社では取り付けビスも併せてお届けしているほか、1ミリ単位でのサイズオーダーや、ビス用の穴あけ加工も可能です。ホームセンターではなかなか置かれていない長尺でのご用意が可能ですので、お気軽にお問い合わせください。
アルミ製コの字チャンネル
アルミ製コの字チャンネル
使用事例
店舗の間仕切りに
ショーケースに
キッチンの間仕切りに
店舗の間仕切りに
ショーケースに
キッチンの間仕切りに
商品詳細
安価・軽量なアルミ製の金物
室内間仕切り・ショーケースに多く採用されている、アルミ製の金物です。
※キッチンなど水がかかるような場所で使用される場合には、耐食性に優れたステンレス製のコの字チャンネルをご提案しています。
表面はクリアシルバー仕上げ
アルミ製コの字チャンネルの表面は、鏡面に近い光沢をもたせた「クリアシルバー仕上げ」で加工されています。
程よいツヤがあり、高級感を出せる加工です。
ステンレス製とアルミ製の選び方
当社では、ステンレス製とアルミ製の2種類の金物をご用意しています。お使いいただく場所によって、おすすめの材質が異なります。
キッチンなどの水がかかる場所・火を使う場所にはステンレスタイプ、水のかからない場所・安価にすませたい方にはアルミタイプをご提案しています。
|
ステンレス
|
アルミ
|
|
|---|---|---|
| 価 格 |
 高い
|
 安い
|
| 重 さ |
重い
|
軽い
|
| 腐食性 |
腐食しにくい
|
腐食する
|
| 傷の付き やすさ |
付きにくい
|
付きやすい
|
| 熱特性 | 熱くなりづらく、 冷めづらい |
熱くなりやすく、 冷めやすい |
| ご利用 シーン |
|
|
1ミリ単位のサイズオーダー対応
アルミ製コの字チャンネルは、1ミリ単位のオーダーサイズで、ご希望の長さにカットいたします。
ホームセンターではなかなか置かれていない長尺での販売が可能です。お気軽にお問い合わせください。
取付方法によってカット方法が変わります
A.ガラスの上下を固定するときは、90°にカット
キッチンの間仕切り、油はねガードに使用する場合に、最も人気のカット方法です。ガラスの上下を固定する場合は、90°カットをお選びください。
B.ガラスの周囲を囲うときは、横から見て45°にカット
コの字チャンネルをガラスの周囲を囲うようにして取り付ける場合、こちらのカット方法がおすすめです。横から見て45°の角度になるようにカットするので、角の仕上がりが綺麗に見えます。
C.ガラスの上をL字につなげるときは、上から見て45°にカット
間仕切りなどの施工で、ガラスをL字に取り付ける場合におすすめのカットです。上から見て45°の角度になるようにカットするため、コの字チャンネル同士のつなぎ目が目立ちません。
D.ガラスの下をL字につなげるときは、上から見て45°にカット
ガラスの下をL字に繋ぐ場合もCと同様、上から見て45°のカットになります。
L字に置くガラスの上下にコの字チャンネルを取り付ける場合は、上から見て45°Cカットのチャンネルを4本セットでご用意します。
取り付けビスもセットでお届け
アルミ製コの字チャンネルには、取り付けビスが付属しております。
・M3ミリ×12ミリのステンレス皿ビス
・M4ミリ×20ミリのステンレス皿ビス
の2種類をご用意しております。
ご指定の位置でビス用の穴あけ可能
ご指定の位置で、ビス用の穴あけ加工を行います。
ネジの頭が出っ張らないように「皿モミ加工」で穴あけを行うため、皿ネジが綺麗に収まります。
穴の指定がない場合、あらかじめ穴あけしてお届け
穴あけの指定がない場合は、長さに合わせたピッチ・位置であらかじめ穴あけしたものをお届けします。
穴のピッチや位置は図のようになります。
サイズについて

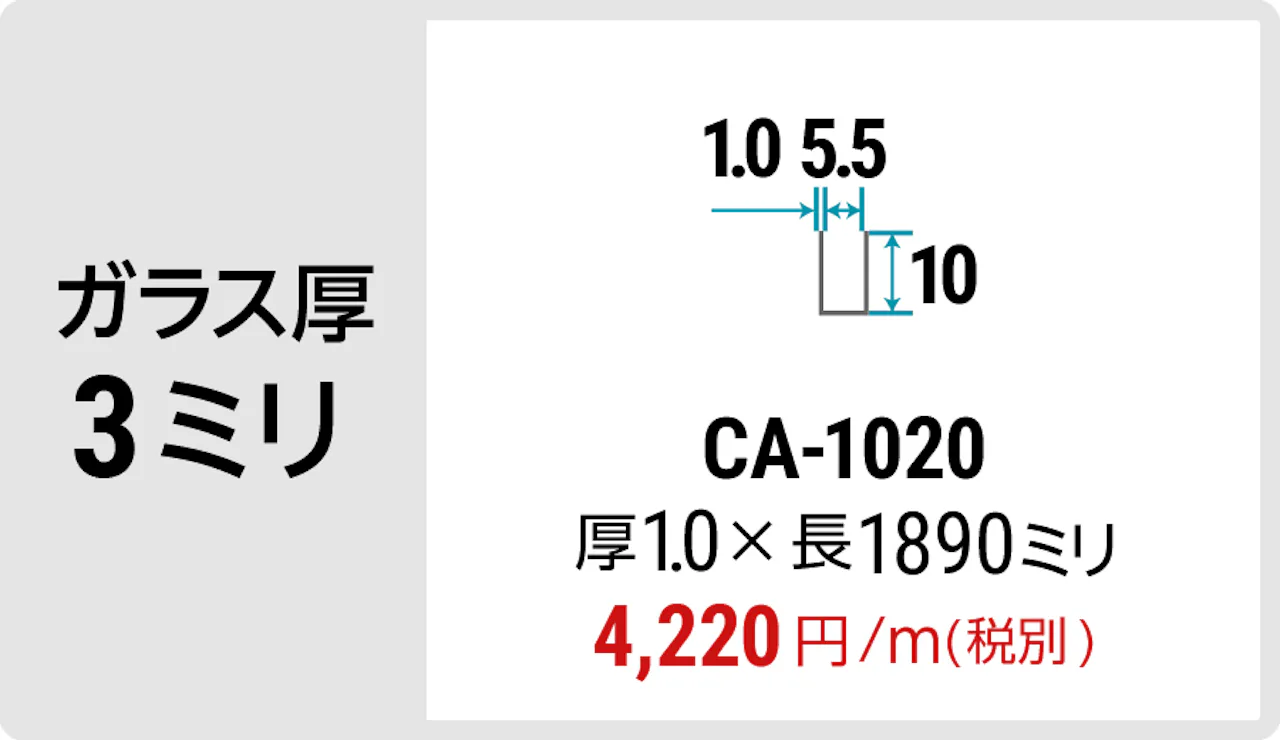

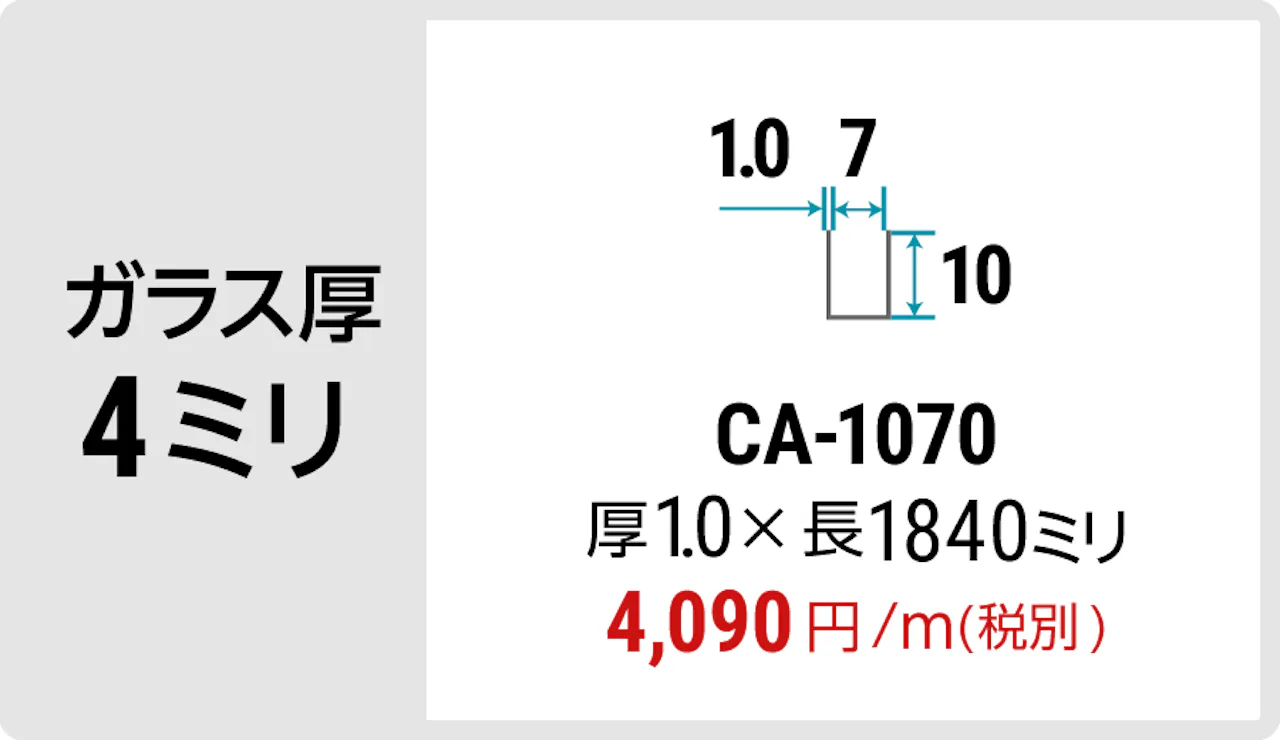

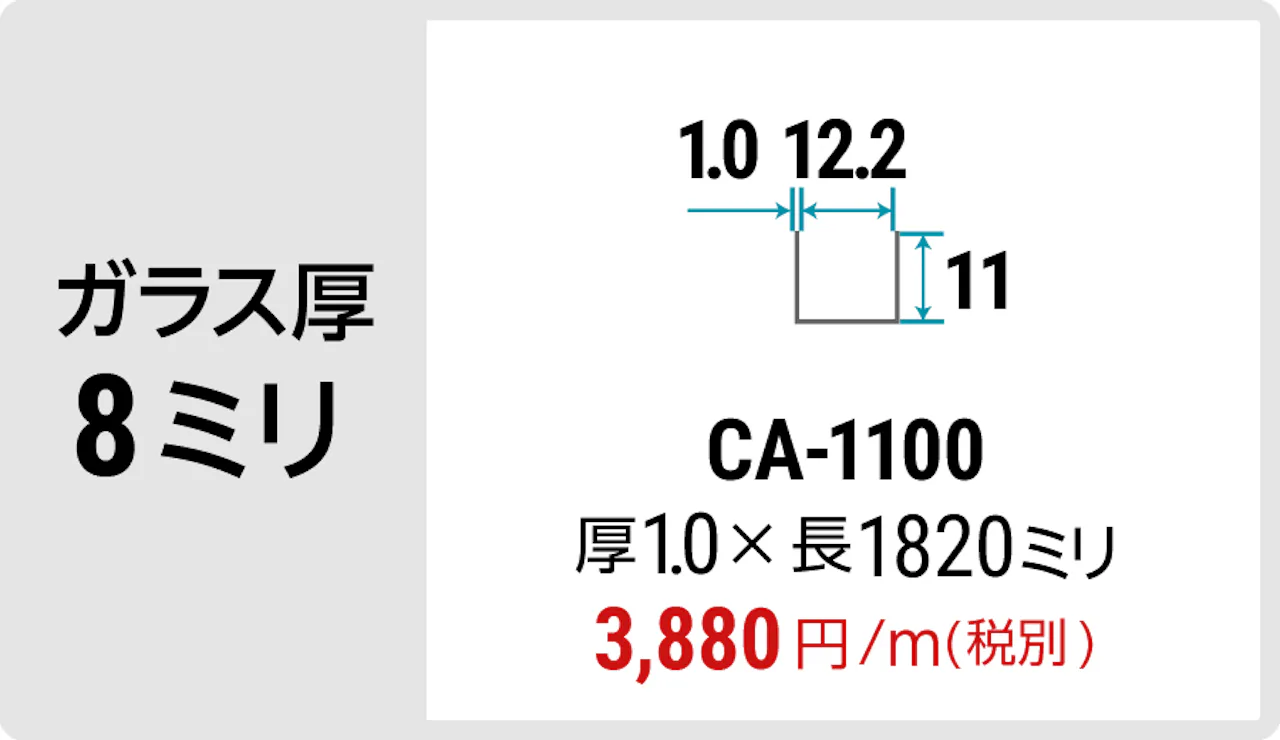

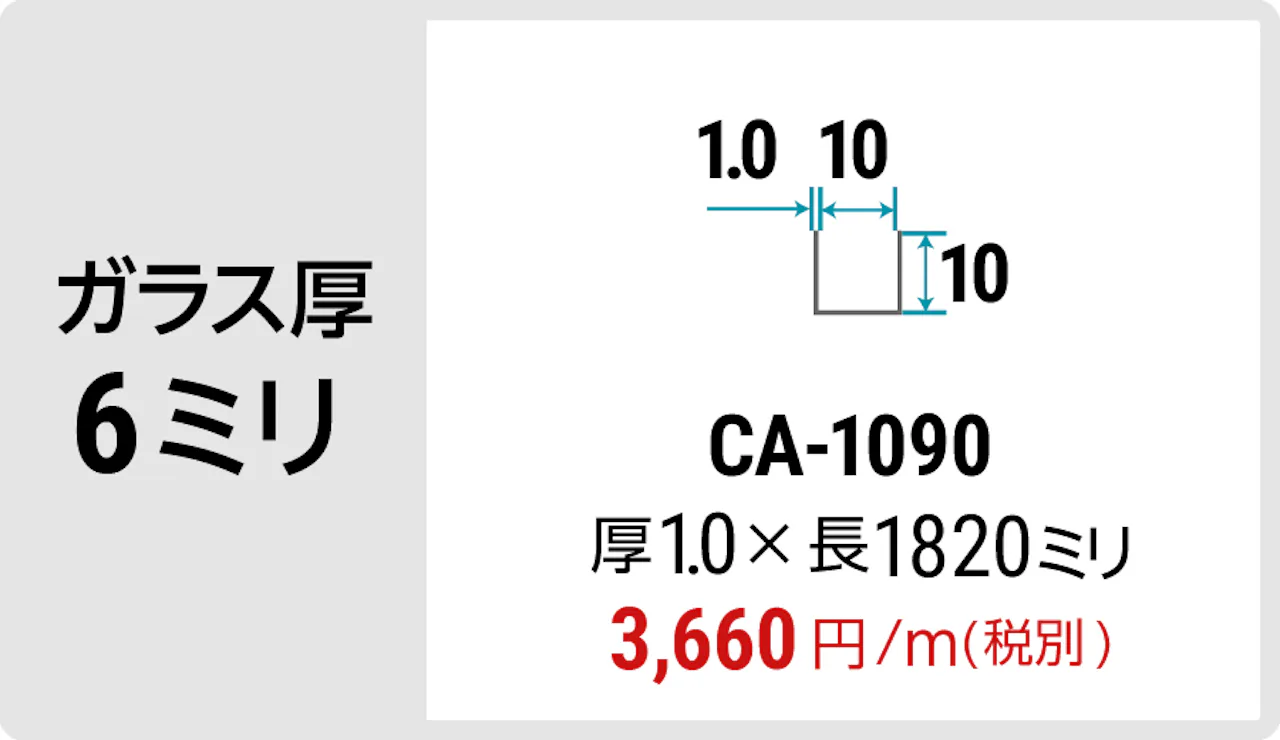

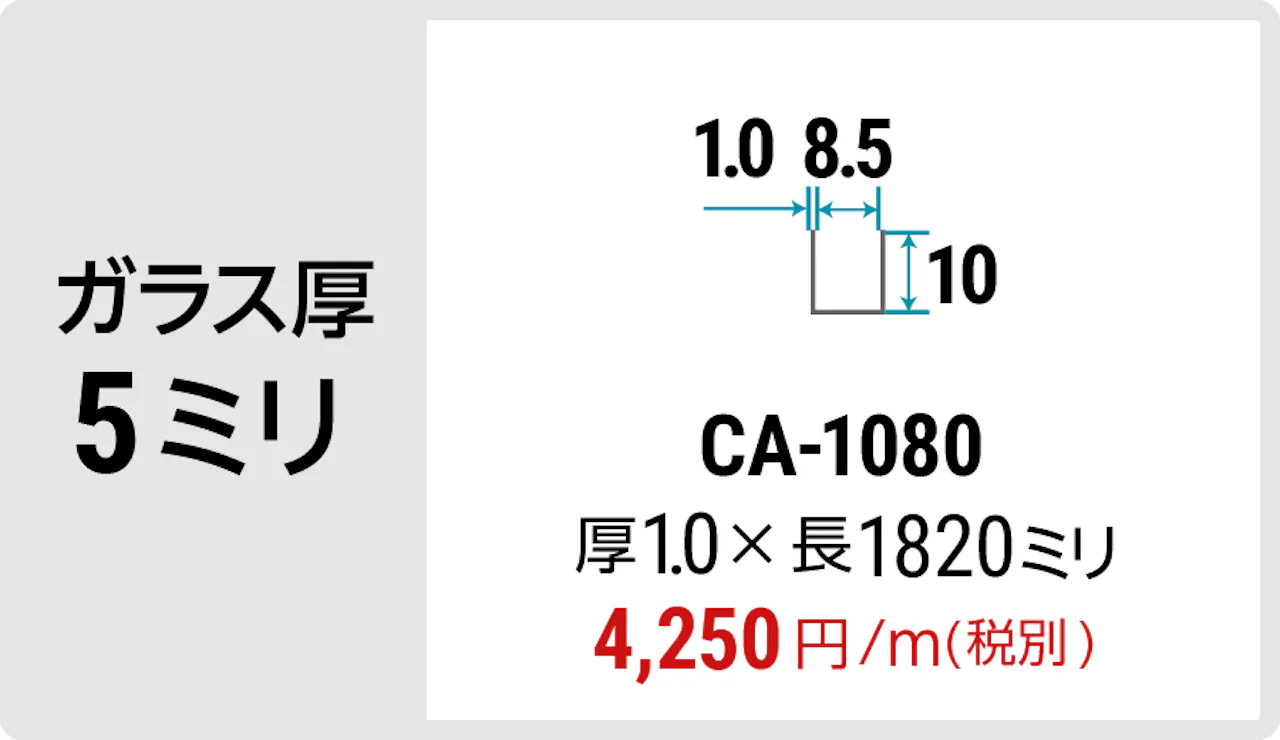

ガラス厚3～10ミリ用 間仕切りにおすすめの6タイプ
ガラス厚3・4・5ミリ用 破損止めにおすすめの6タイプ
CA-1010
厚1.0ミリ×長1820ミリ
3,270円/ｍ(税別)
CA-1020
厚1.0ミリ×長1820ミリ
3,600円/ｍ(税別)
CA-1030
厚1.0ミリ×長1920ミリ
4,150円/ｍ(税別)
CA-1040
厚1.0ミリ×長1920ミリ
4,560円/ｍ(税別)
CA-1050
厚1.0ミリ×長1920ミリ
5,140円/ｍ(税別)
CA-1010
厚1.0ミリ×長1920ミリ
5,690円/ｍ(税別)
ガラス厚6・8ミリ用 破損止めにオススメの2タイプ
CA-1010
厚1.0ミリ×長1840ミリ
3,460円/ｍ(税別)
CA-1080
厚1.0ミリ×長1820ミリ
3,600円/ｍ(税別)
ガラス厚10・12ミリ用 破損止めにオススメの2タイプ
CA-1090
厚1.0ミリ×長1820ミリ
3,650円/ｍ(税別)
CA-1100
厚1.0ミリ×長1820ミリ
3,870円/ｍ(税別)
ガラス厚15ミリ以上 破損止めにおすすめの７タイプ
CA-1110
厚1.1ミリ×長1820ミリ
4,170円/ｍ(税別)
CA-1120
厚1.2ミリ×長1820ミリ
4,590円/ｍ(税別)
CA-1130
厚1.5ミリ×長1820ミリ
5,270円/ｍ(税別)
CA-1140
厚1.5ミリ×長1820ミリ
5,690円/ｍ(税別)
CA-1150
厚1.5ミリ×長1820ミリ
6,520円/ｍ(税別)
CA-1160
厚1.5ミリ×長1820ミリ
7,070円/ｍ(税別)
CA-1170
厚1.5ミリ×長1820ミリ
7,340円/ｍ(税別)
取付方法
ガラス間仕切りの作り方
コの字チャンネルを使ったガラスパーテーション(ガラス間仕切り)の取り付け方法を動画・写真でわかりやすく紹介しています。今回は『ケンドン式』(上下のコの字チャンネルにガラスを差込む方法)で設置しています。
取付方法
取付場所に目印をつけ、
コの字チャンネルをビスで固定
溝の端から50ミリほどの位置に
セッティングブロックを置く
上→下の順でコの字チャンネルに
ガラスを差し込む
ガラスがガタつくため
隙間にバックアップ材を詰める
シリコーンを打ち込む前に
マスキングテープで養生
シリコーンを充填し、固まらない
うちに余分なシリコーンを取る
マスキングテープを剥がせば、
ガラス間仕切りの完成
ケンドン工法で施工する場合のガラスサイズの測り方をご紹介
当社のコの字チャンネルを使って、油はねガードや間仕切りなどを付ける場合、ガラスのサイズ決めに不安を持たれるお客様は多くいらっしゃいます。
コの字チャンネルを使ってガラスをケンドン式で納める場合のガラス寸法の出し方をご紹介していますので下記ボタンからご確認ください。
ガラス寸法の出し方を今すぐチェック >
取り付け部材も販売中
アルミ製コの字チャンネルで間仕切りを作るための取り付け部材も販売しています。
ガラスと一緒にご注文が可能ですので、お気軽にお問い合わせください。
まとめ
| 用途 | 室内間仕切り / ショーケース / 破損止め |
|---|---|
| サイズ | ・オーダーサイズで製作可能 ※最大サイズ：長さ1920ミリ |
| 特徴 | ・安価で軽量なアルミ製 ・用途で選べる17サイズ ・1ミリ単位でサイズオーダー可能 ・穴あけ・端部のカットも対応 |
まとめ
| 用途 | 室内間仕切り / ショーケース / 破損止め |
|---|---|
| サイズ | ・オーダーサイズで製作可能 ※最大サイズ：長さ1920ミリ |
| 特徴 | ・安価で軽量なアルミ製 ・用途で選べる17サイズ ・1ミリ単位でサイズオーダー可能 ・穴あけ・端部のカットも対応 |
